LED光源在日常生活中應用非常廣泛，其具有亮度高，發光效率高，節能環保，壽命長，安全可靠等優點。LED燈珠是LED光源的核心元件，其封裝過程當中往往存在不良，如黑點、毛絮、氣泡等，早期一般使用人眼檢測，這種檢測方式往往因眼部疲勞造成漏檢、誤檢，最終導致產品質量無法保證。

       隨著機器視覺的廣泛應用，視覺檢測在LED芯片缺陷檢測中已經非常成熟，下面我們一起來看看具體的案例。

一、檢測要求
1.燈珠表面劃傷
2.表面黑點、底部黑點、表面線狀雜物，底部線裝雜物、封膠不平、圍壩不良、溢膠。
3.燈珠底板空洞、塌線、折線。
4.基板色差。
5.各種外觀不良。

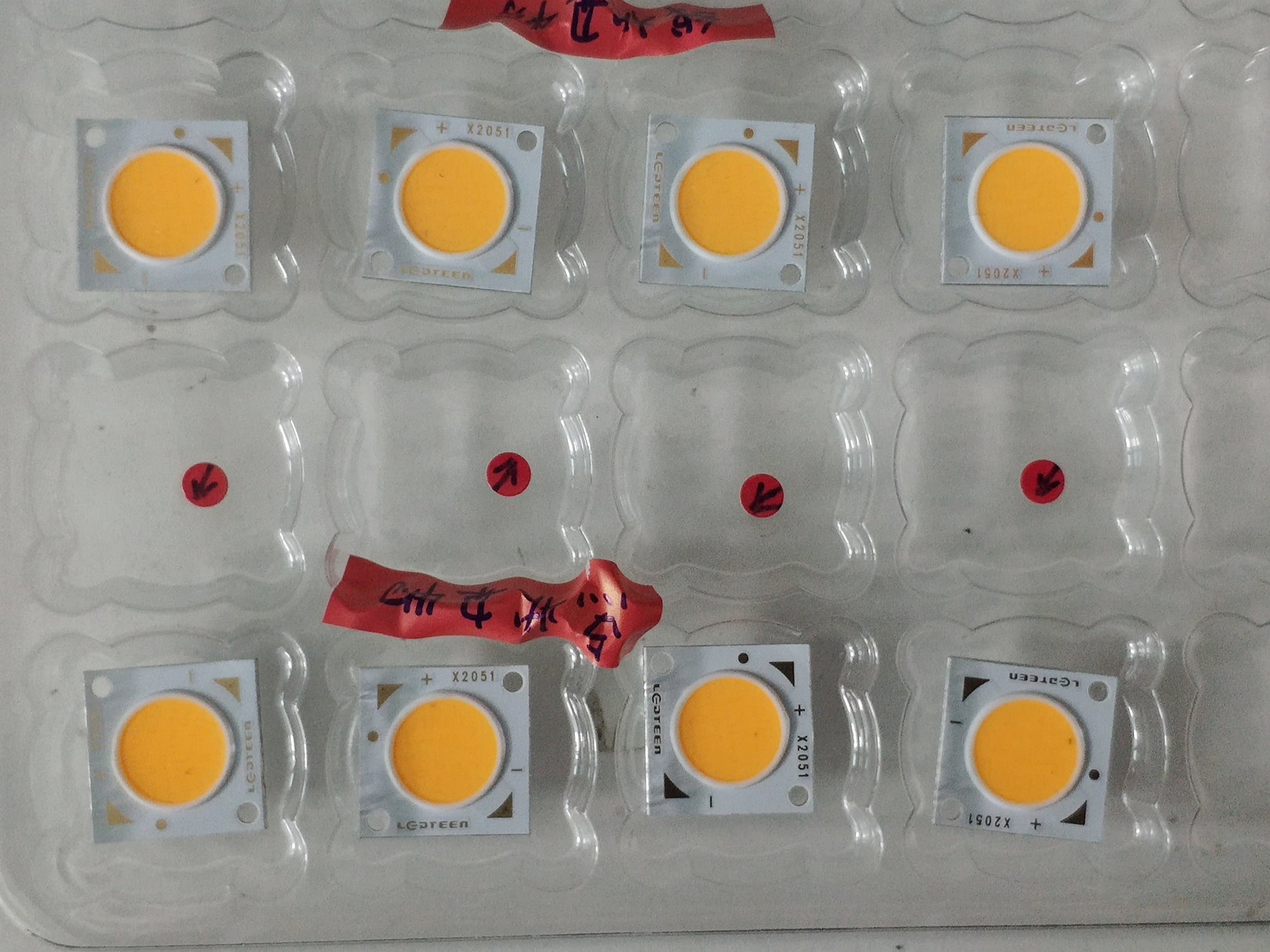

二、樣品分析

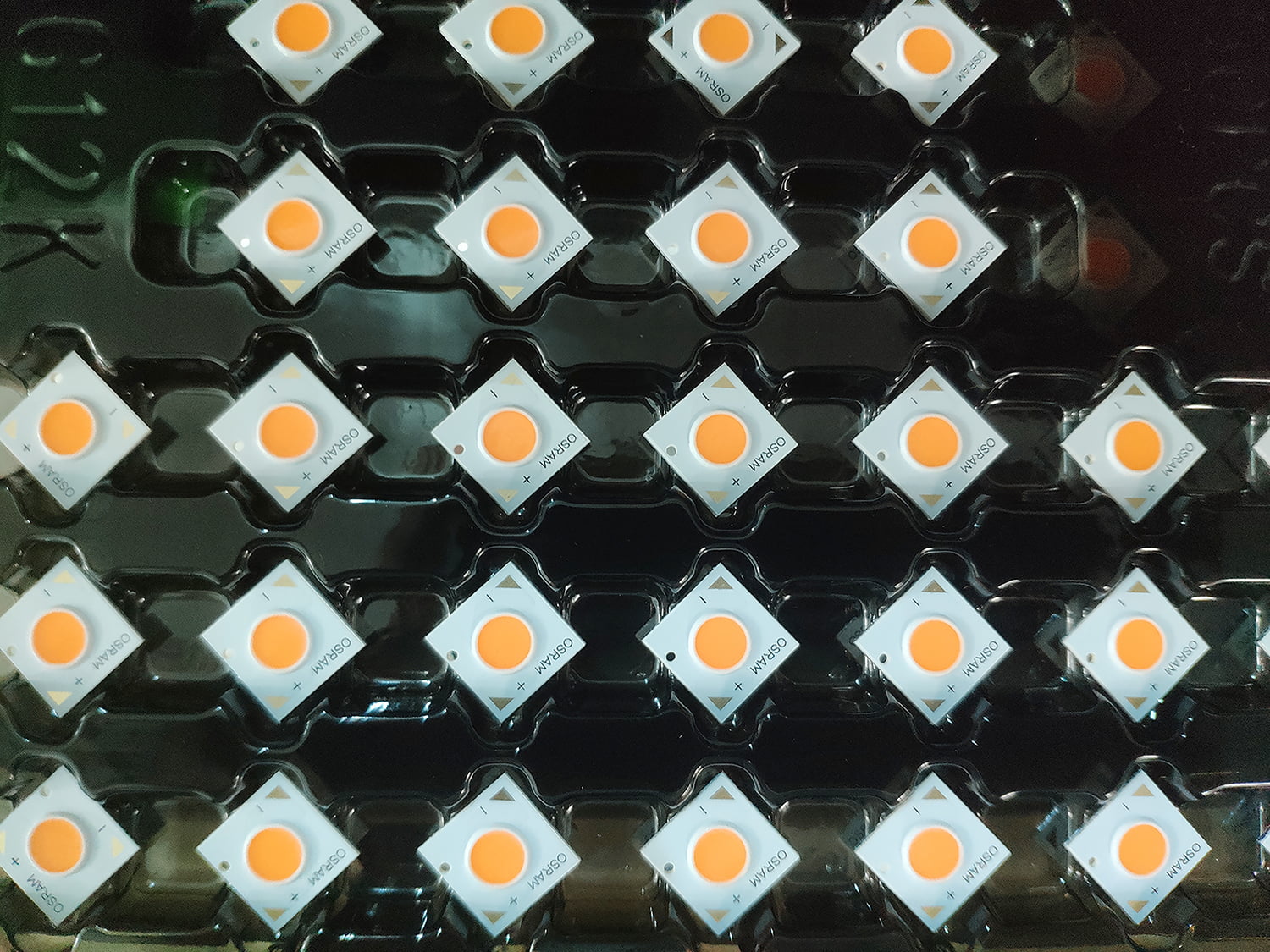

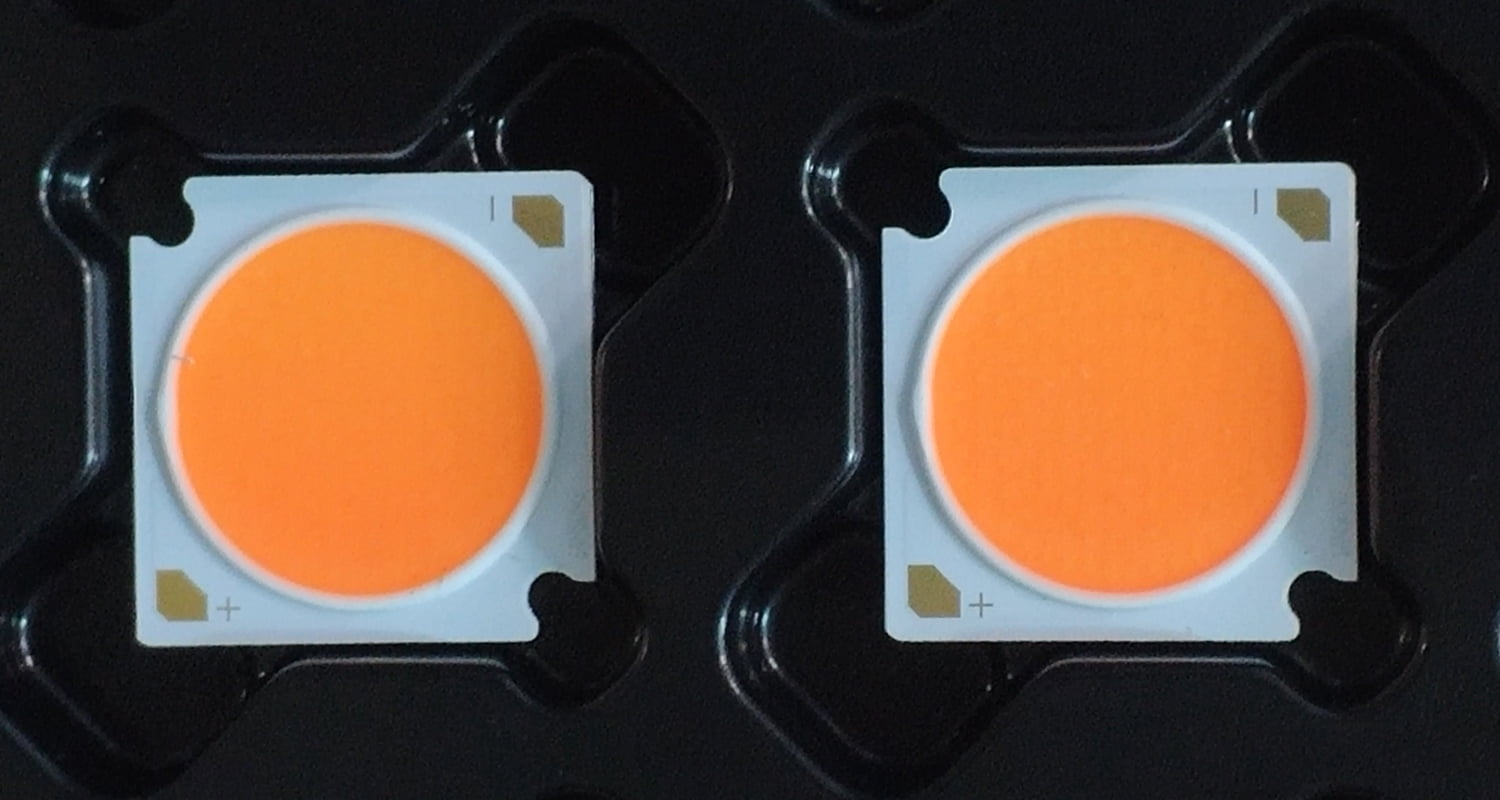

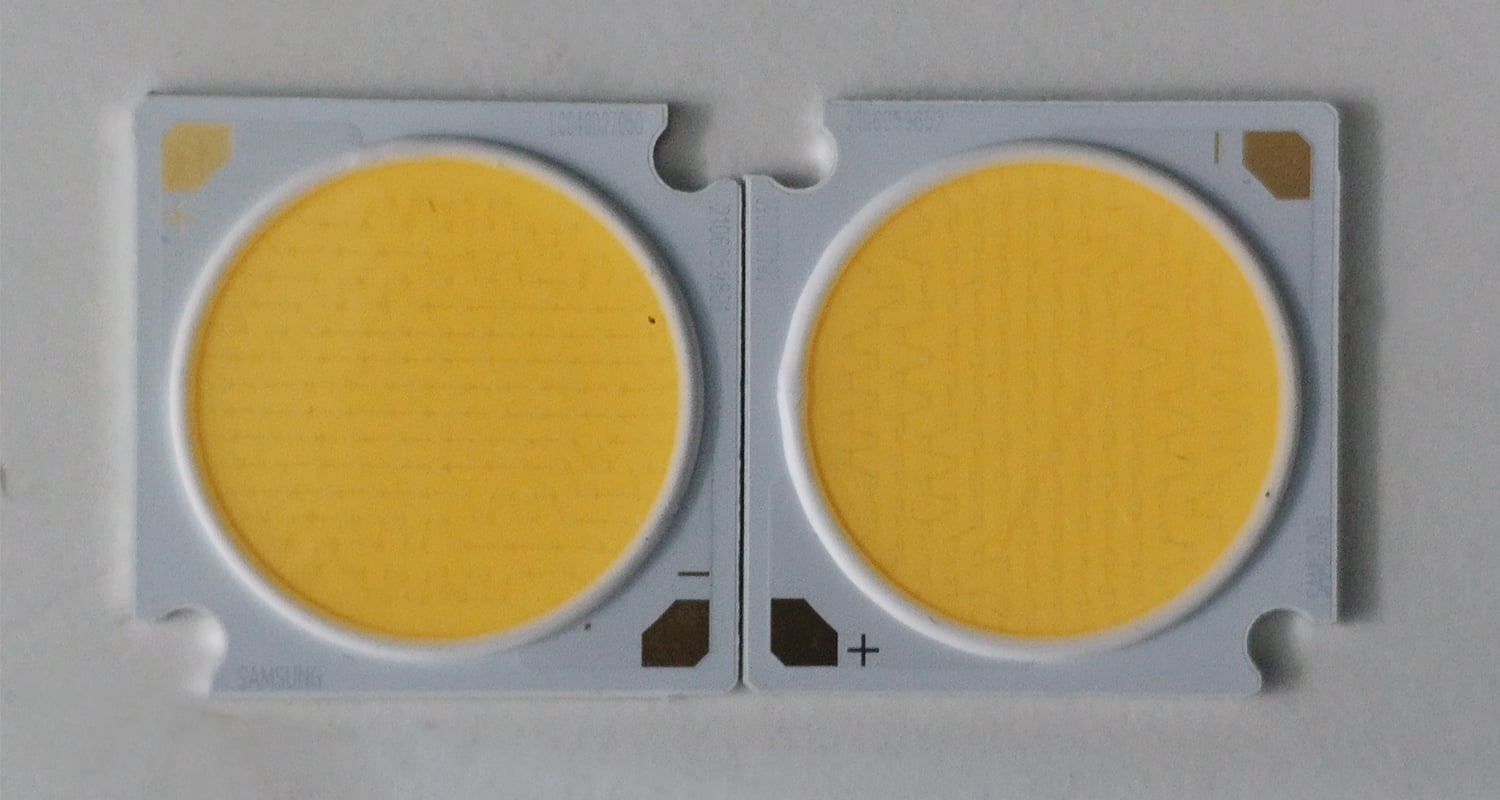

1.工件大小不一致，按最大的燈珠50*50 mm的視野
2.燈珠顏色不一致，需要兼容
3.使用彩色相機
4.分類缺陷：
   a：常規表面缺陷——黑點、雜物、圍壩不良、溢膠、封膠不平、氣泡、翹線等
   b：表面劃傷缺陷——表面劃痕、刮傷、壓印、臟污等
   c：線路基板缺陷——基板空洞、塌線、折線等
   d：色差檢測、基板表面發黃

三、方案設計

 1.常規表面缺陷

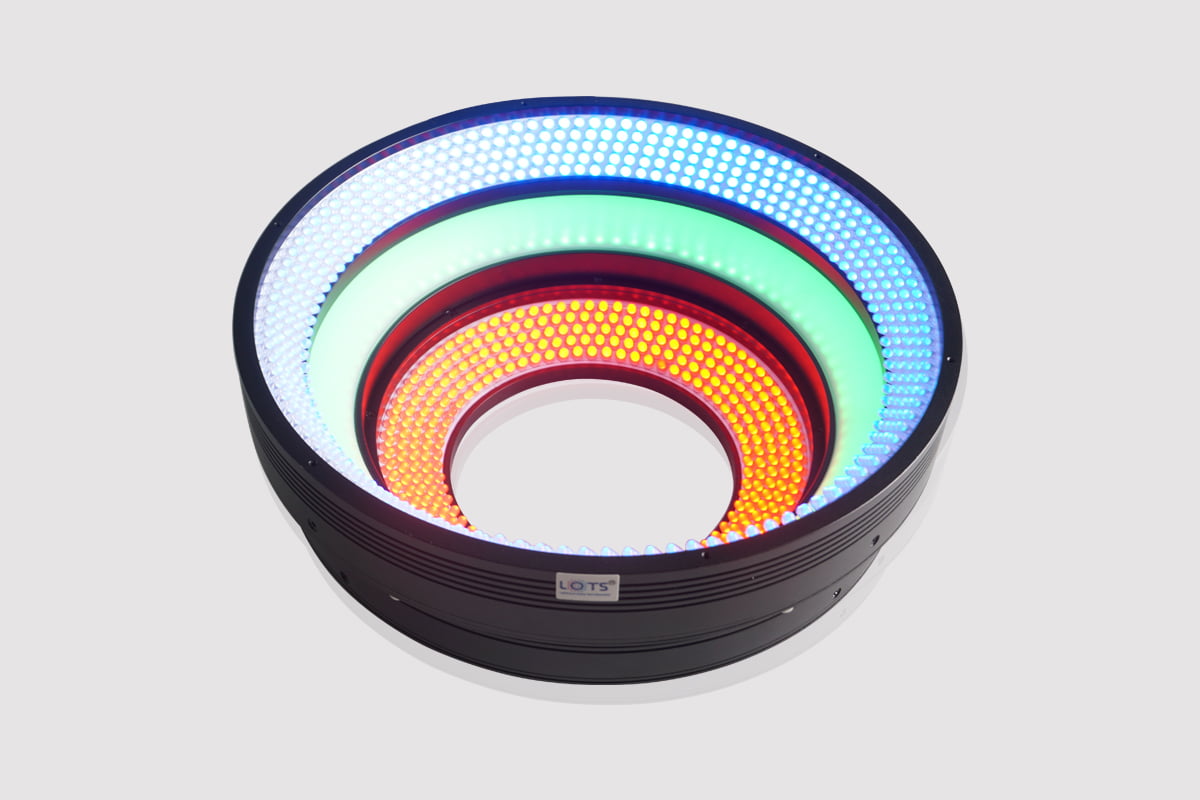

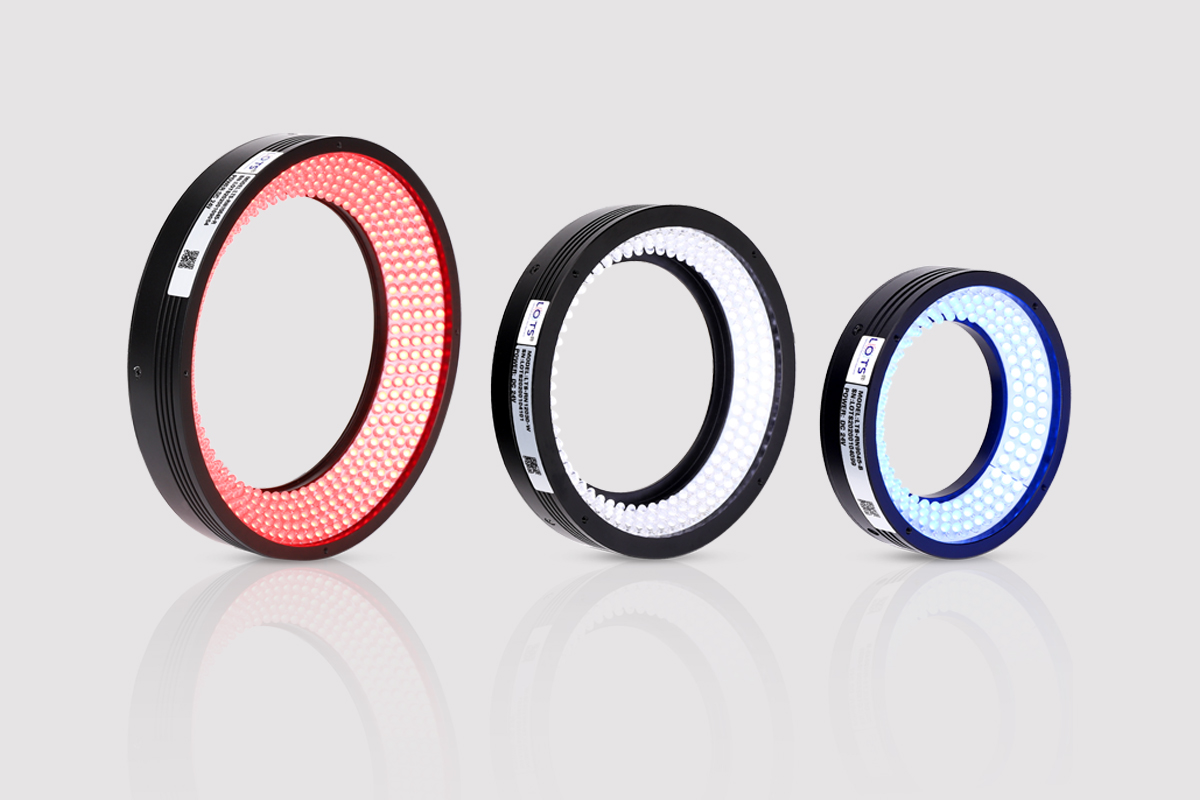

◆光源選擇：使用三色組合環形光源藍色、環形無影光源

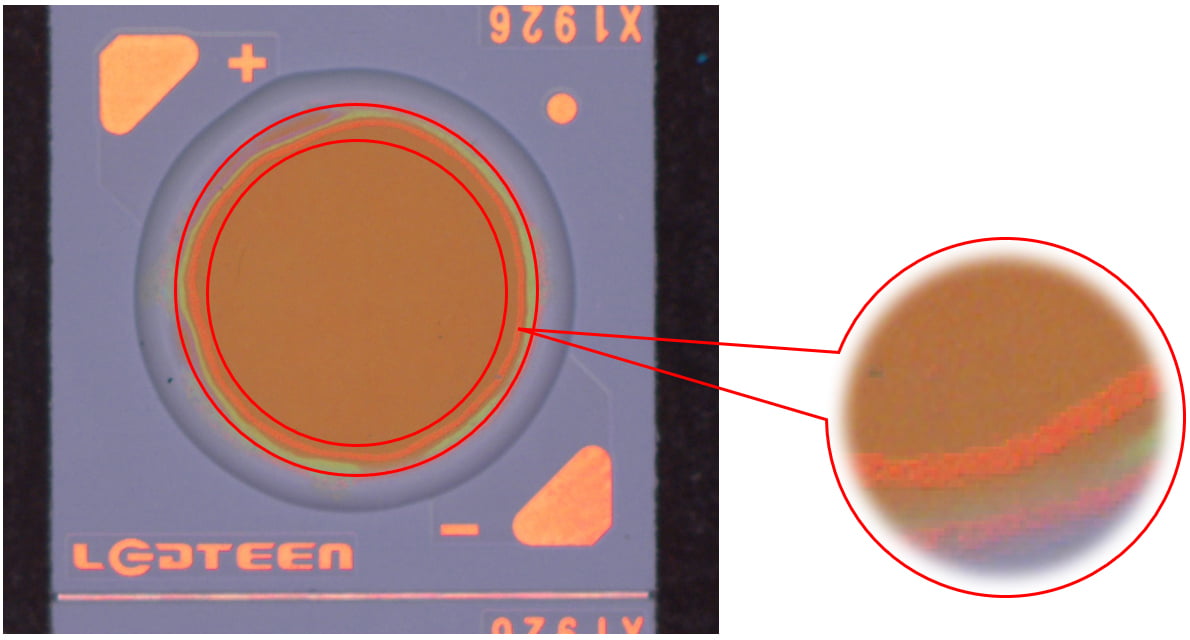

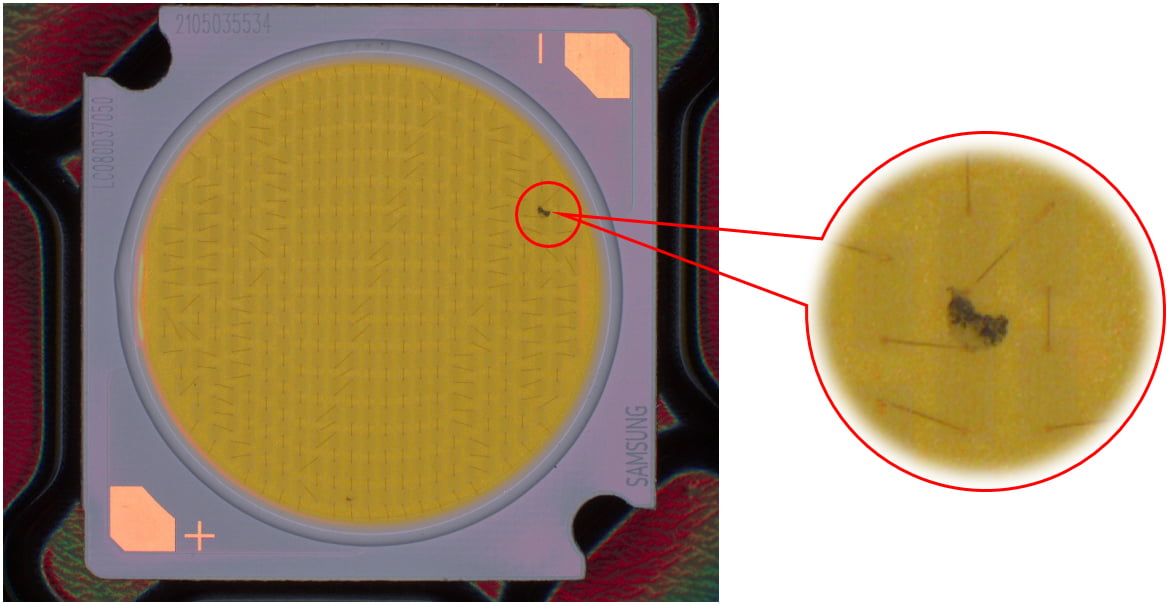

◆展示效果：

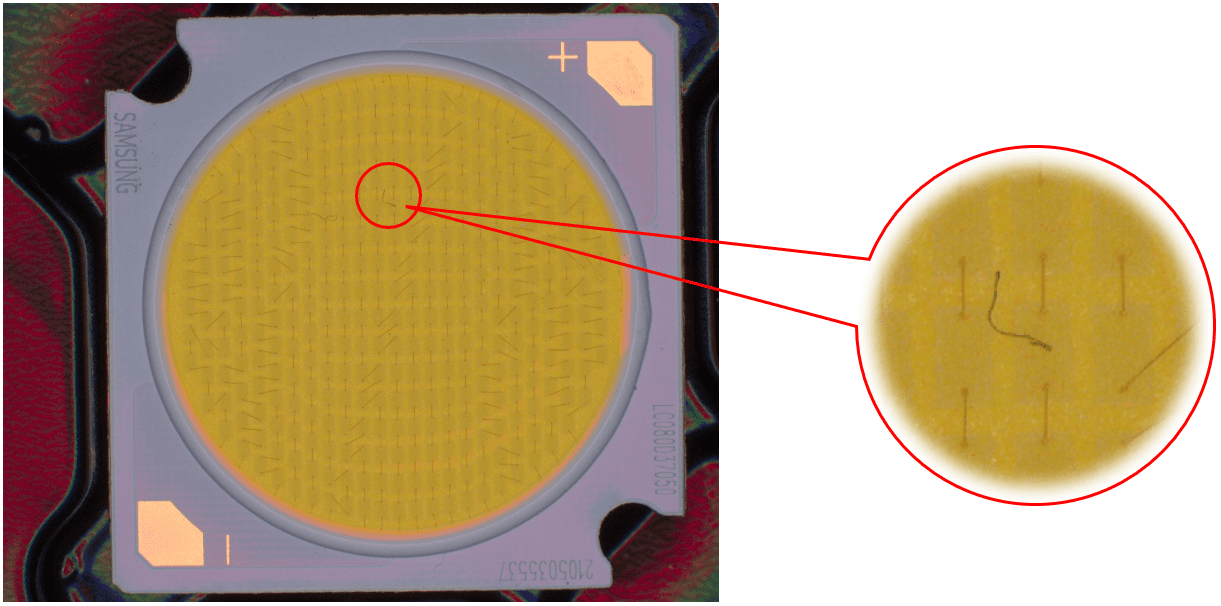

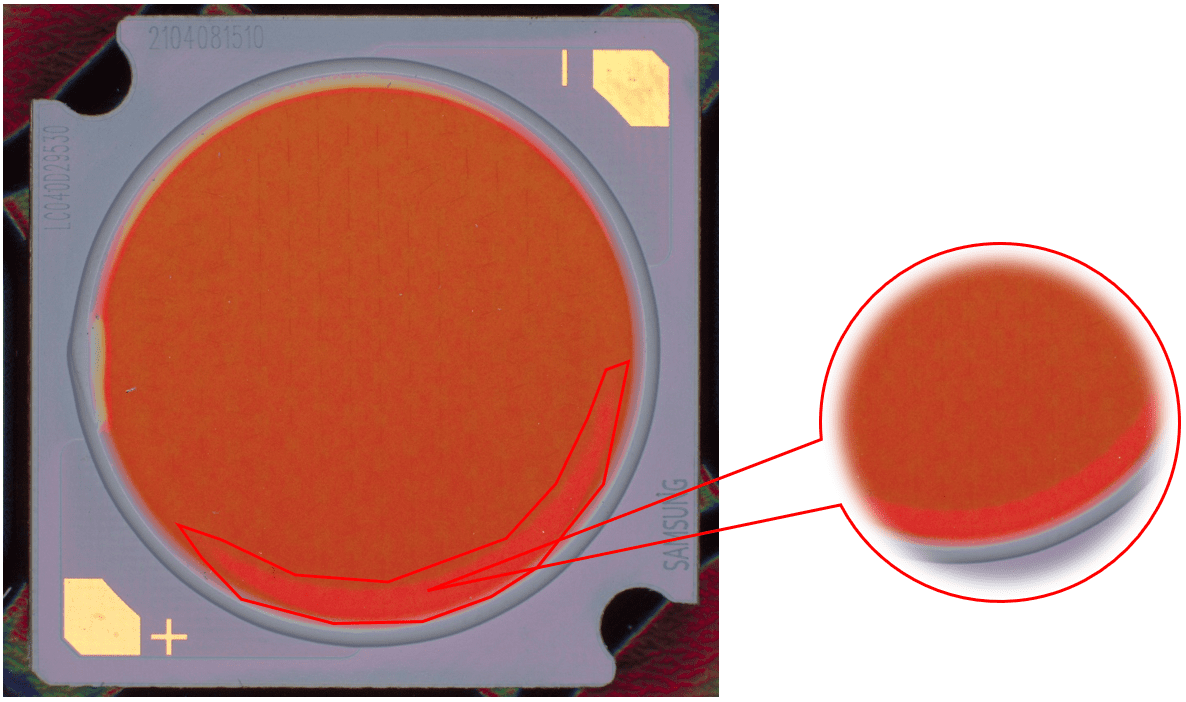

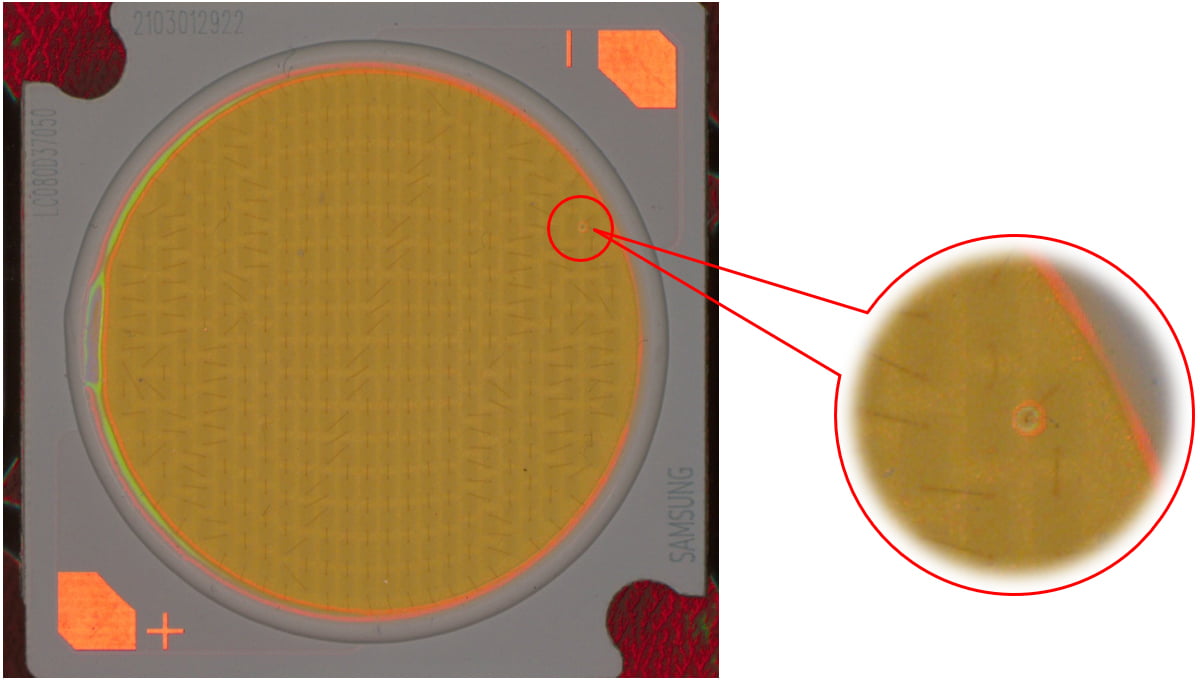

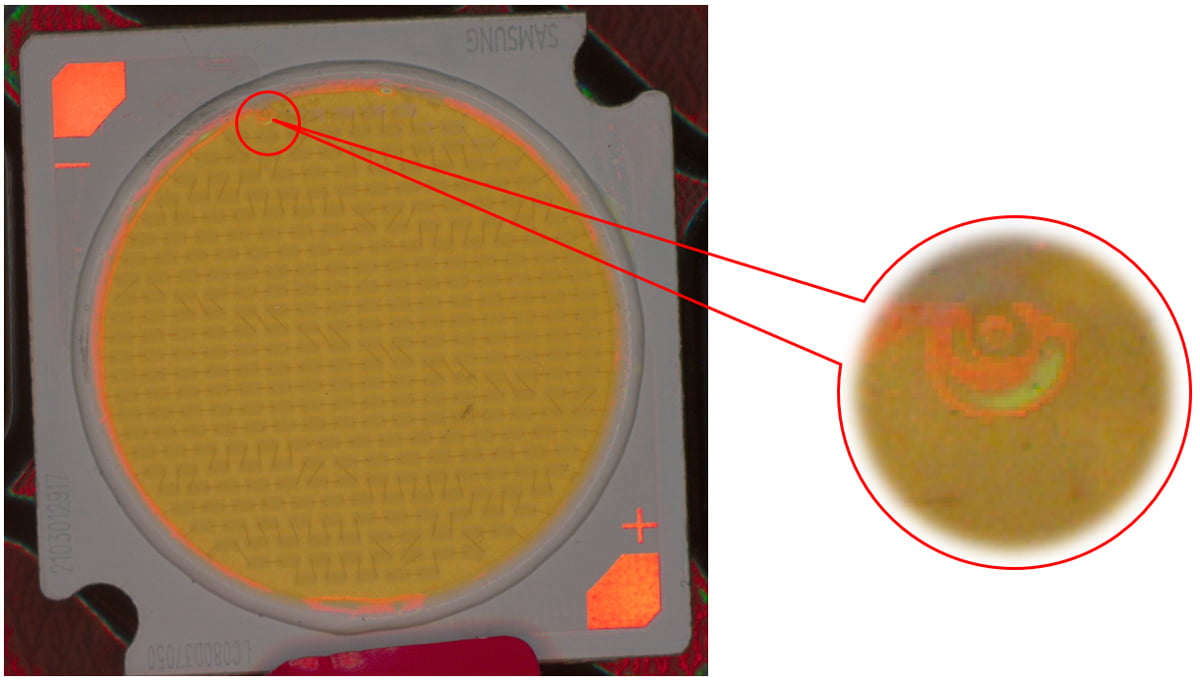

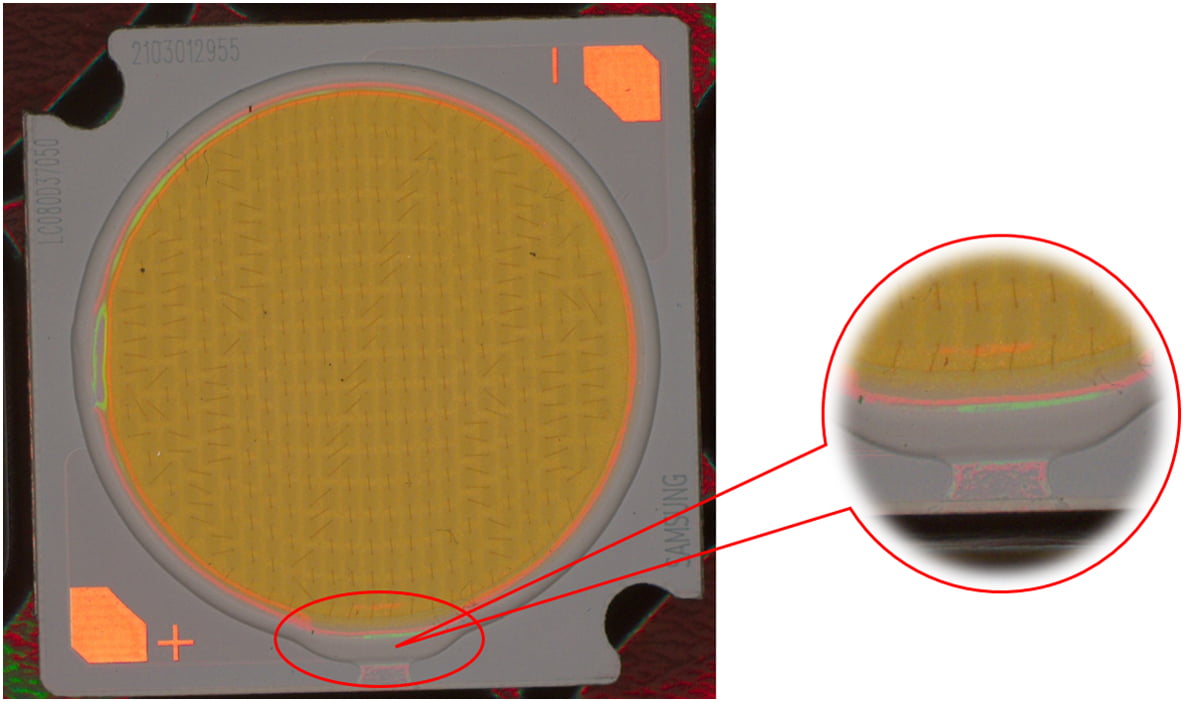

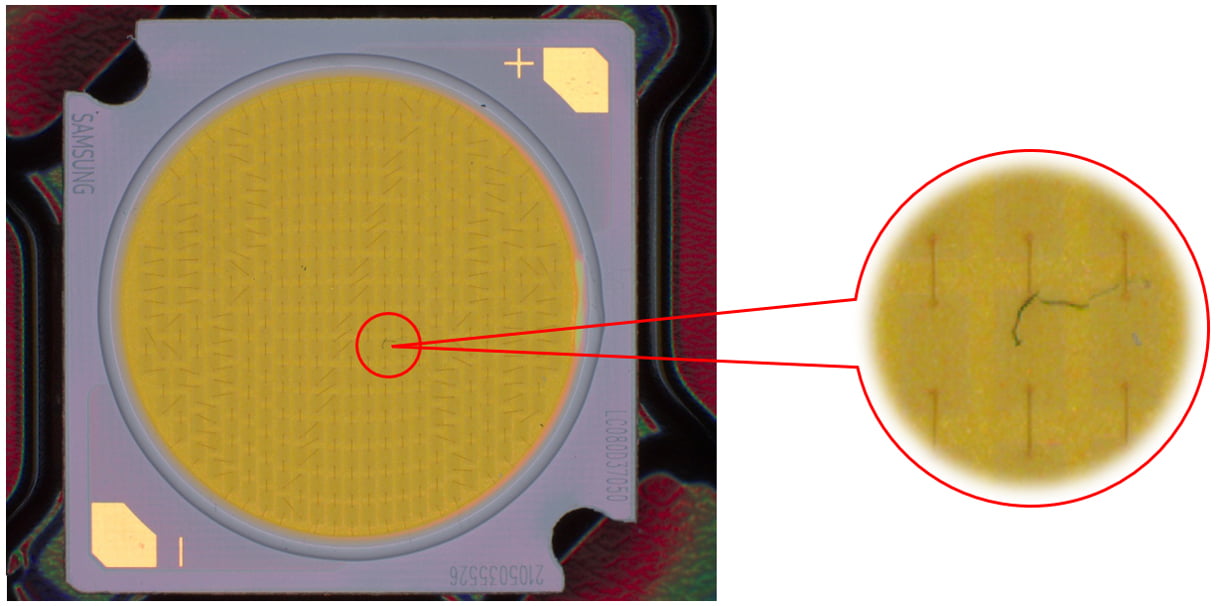

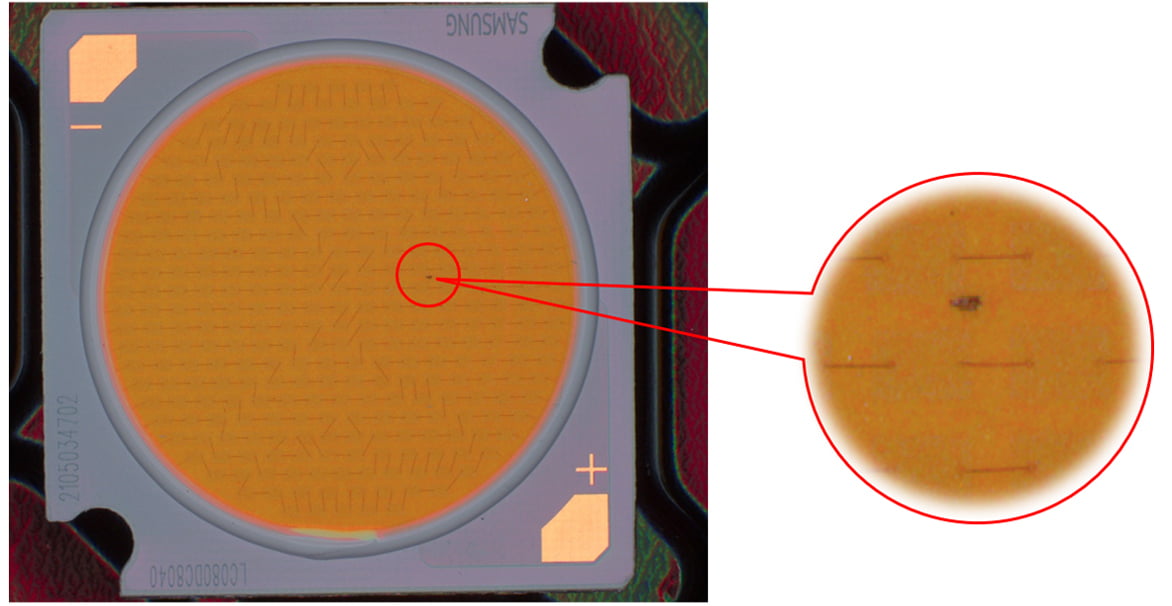

說明：利用三色有階梯部分凸顯出三色特征，特別是對氣泡，翹線等等缺陷能突出缺陷位置。

 2.表面劃傷

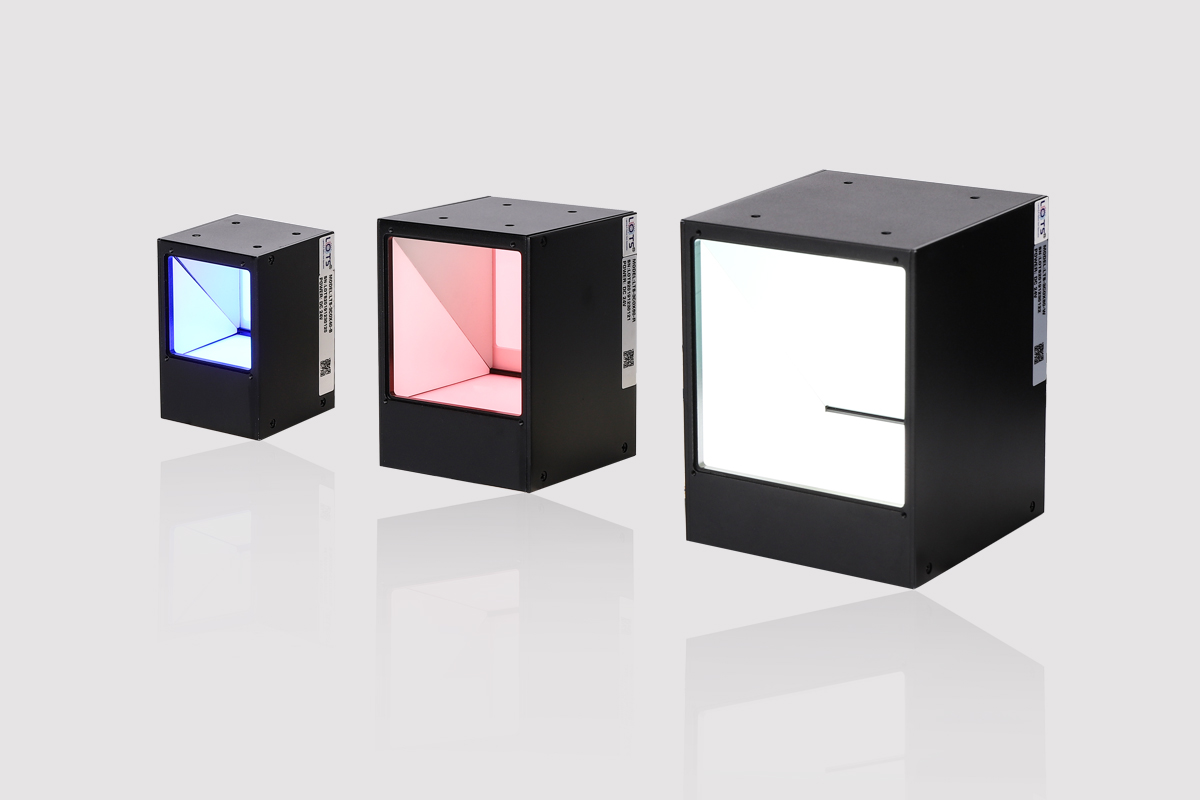

◆光源選擇：使用同軸光源

◆展示效果：

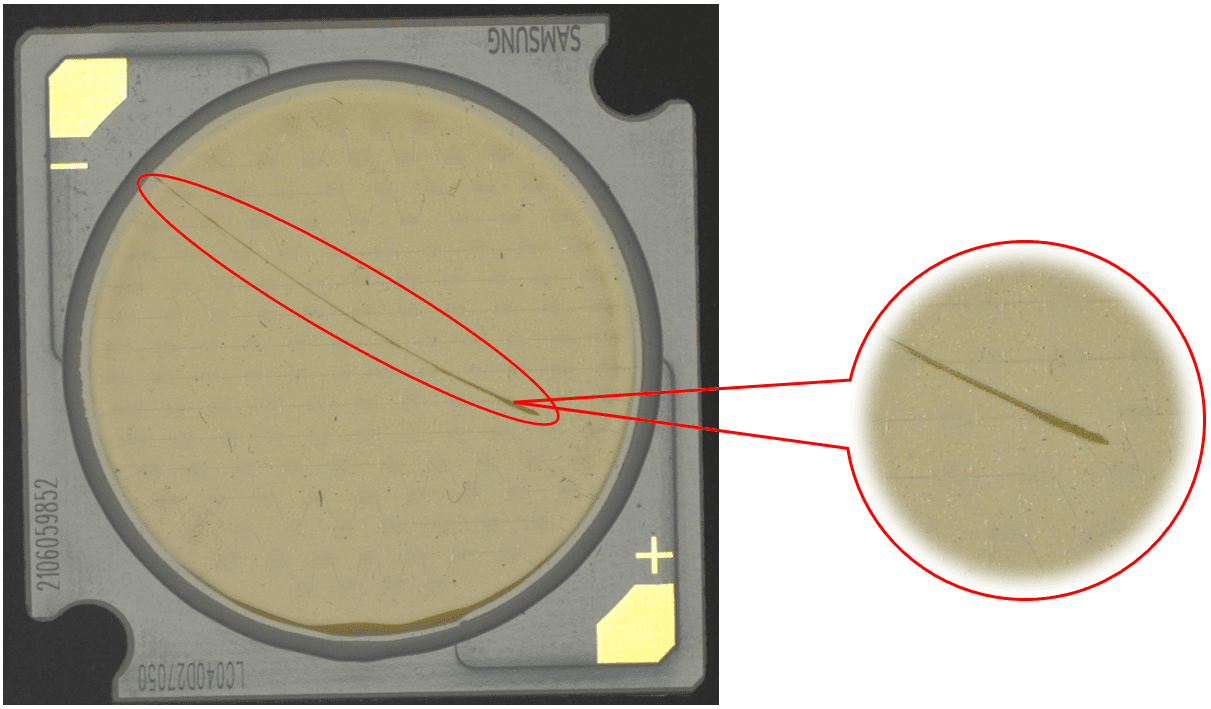

表面劃傷

說明：燈珠表面有膠通過高角度垂直照射，凸顯出劃傷。

 3.線路基板檢測

光源選擇：使用藍色環形光源。

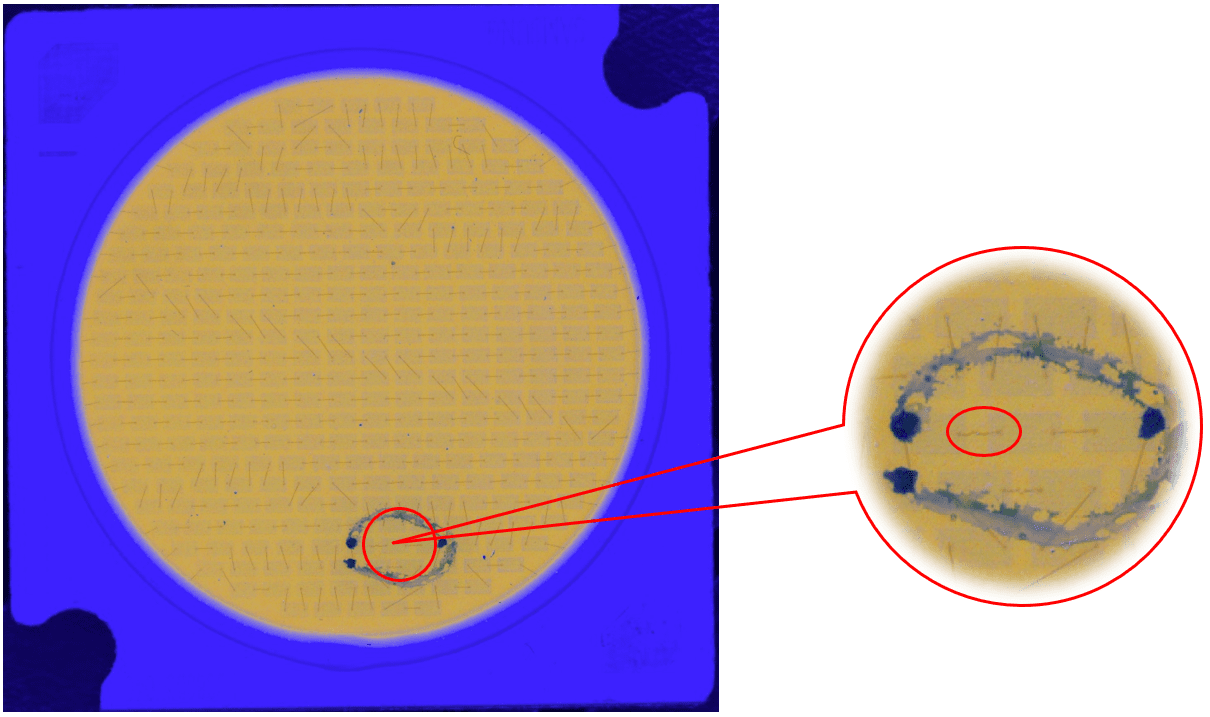

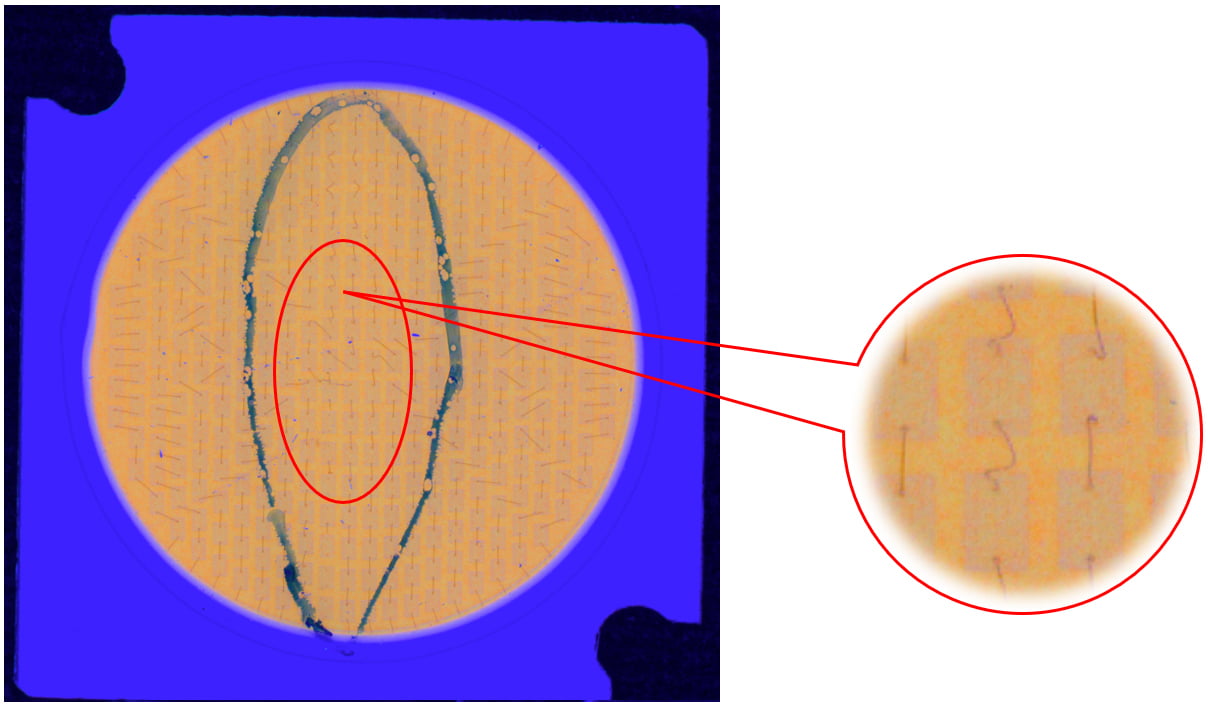

◆展示效果：

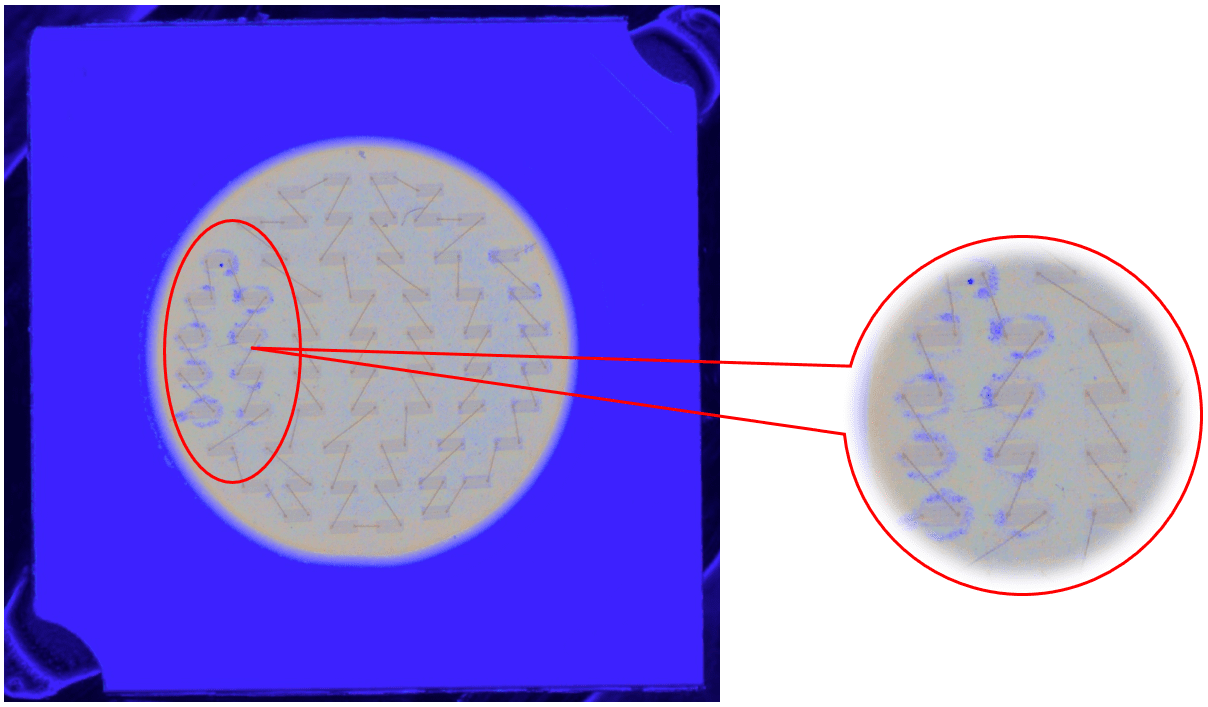

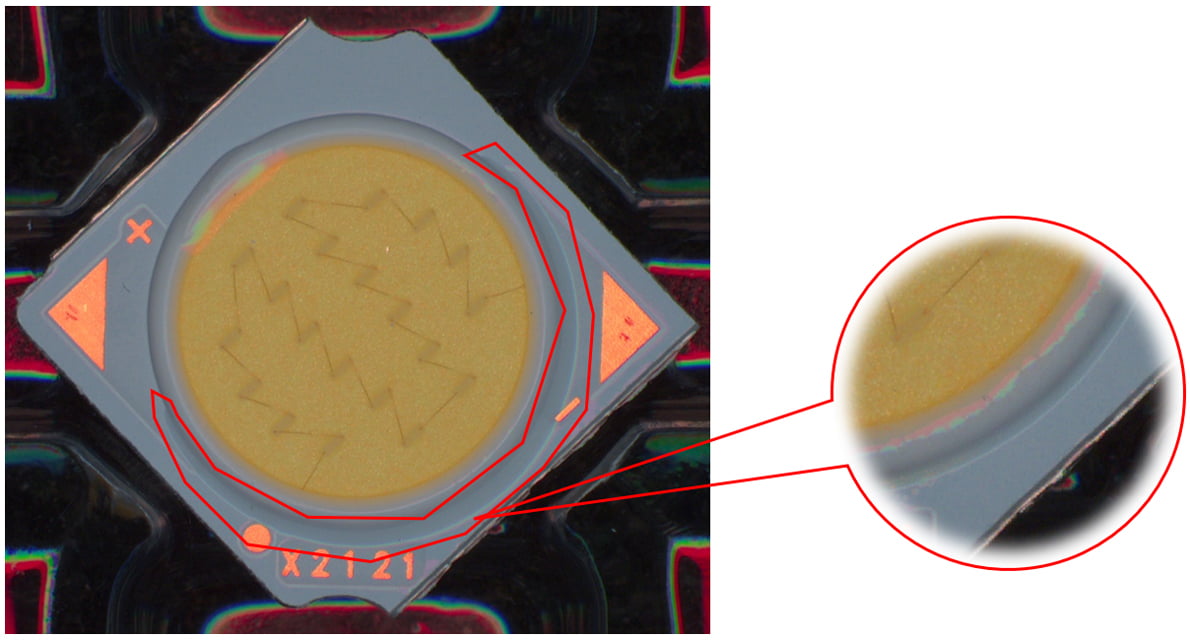

折線

 4.色差檢測

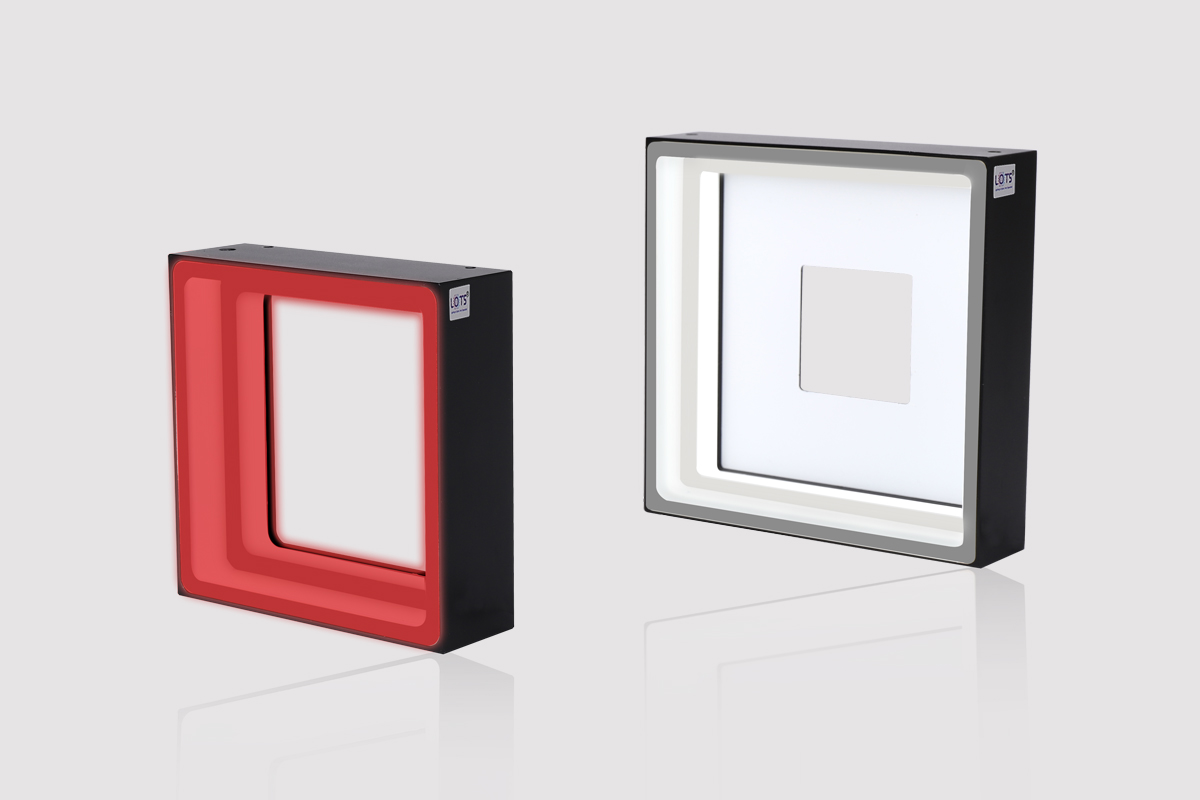

◆光源選擇：使用方形無影光源

◆展示效果：

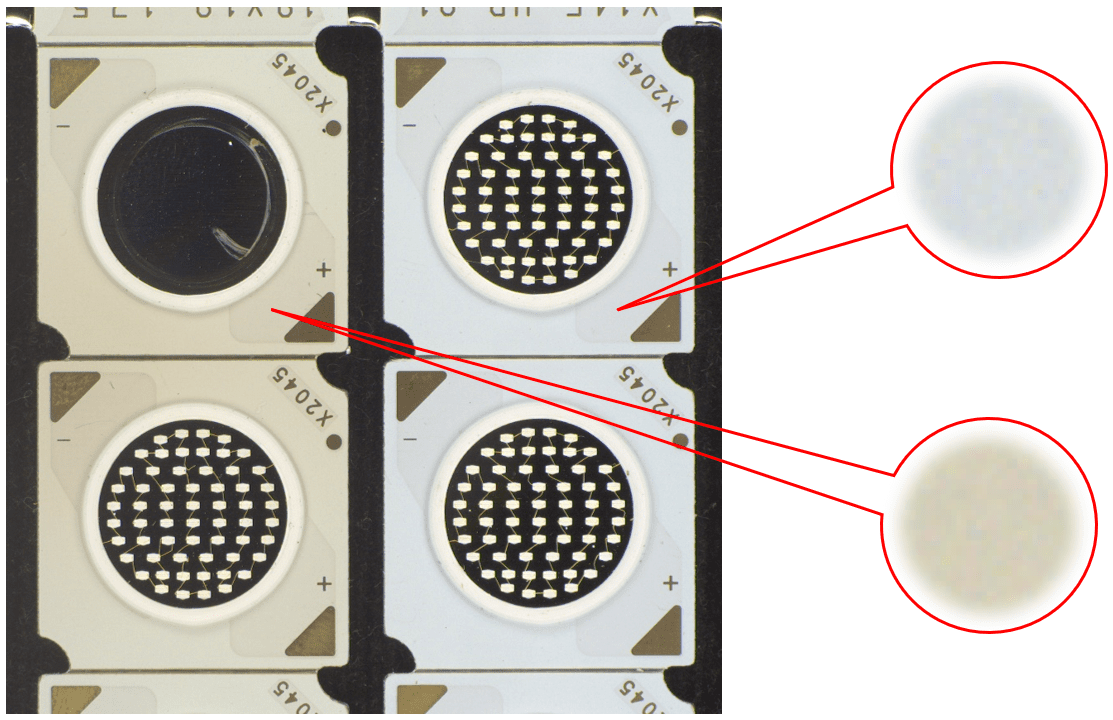

色差對比

說明：方形無影光源照射均勻，對色差檢測較為突出。
